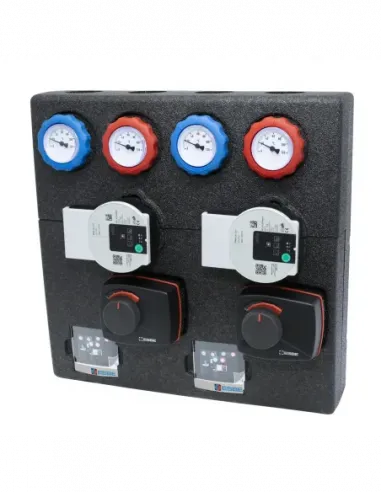

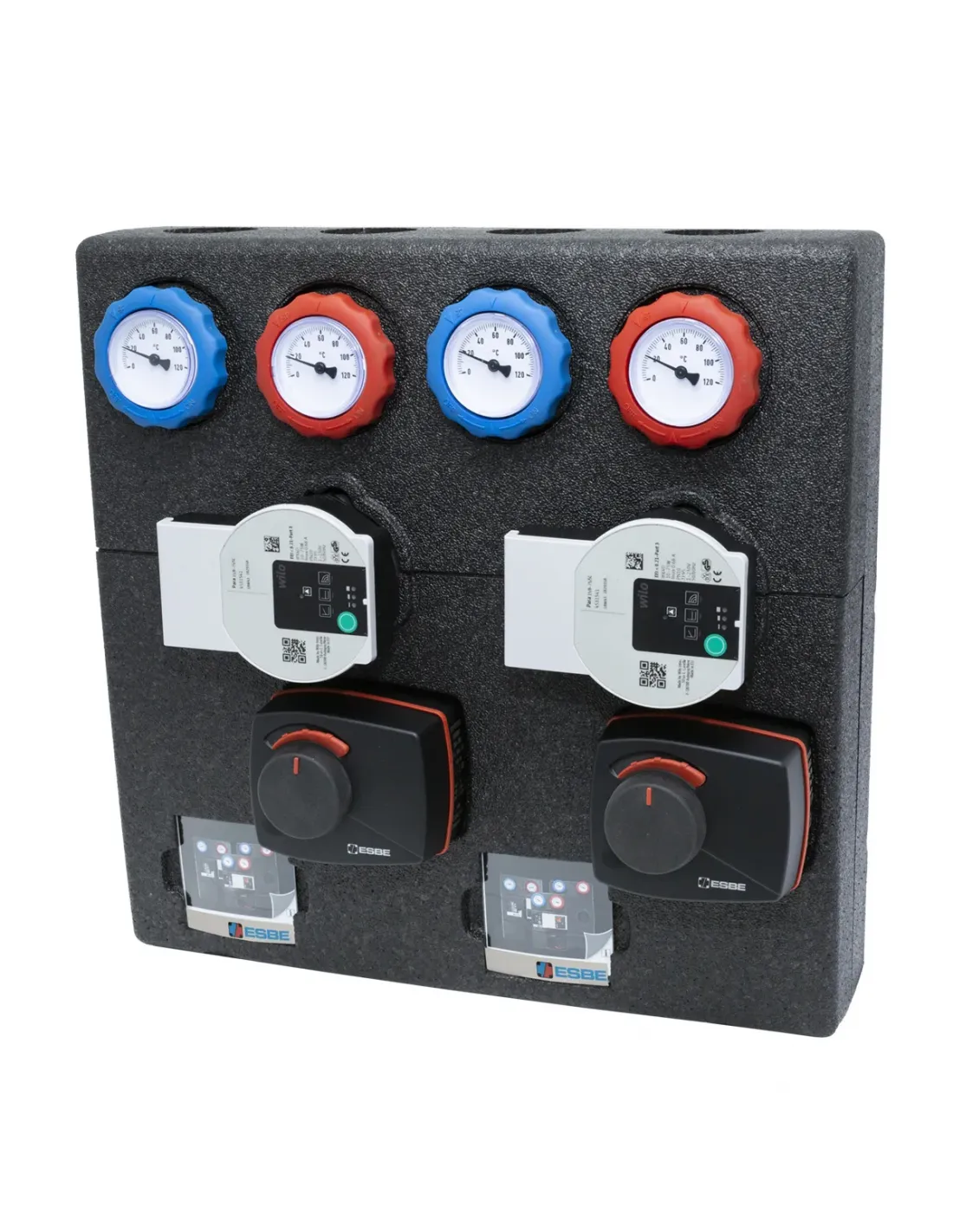

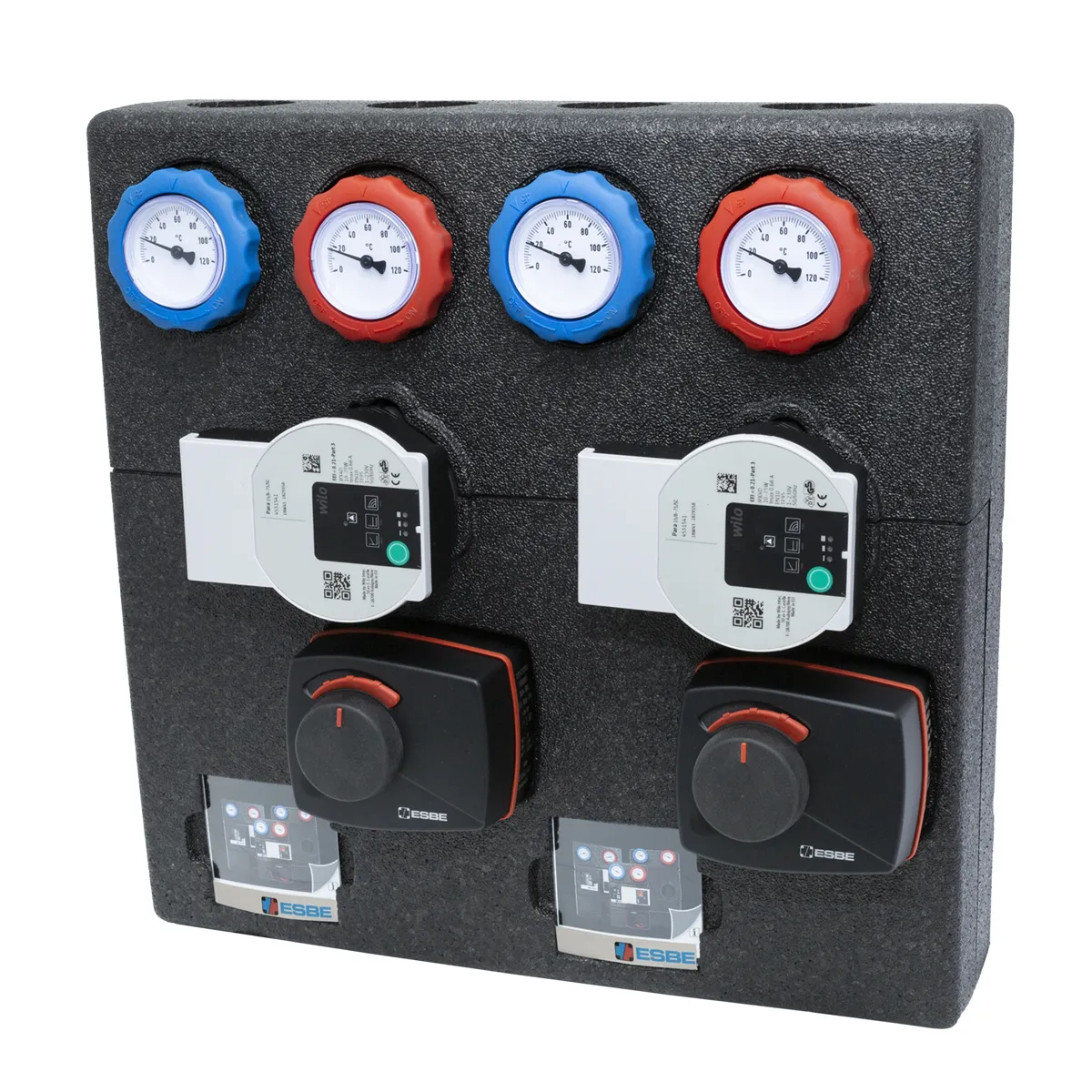

Dvojitá čerpadlová skupina ESBE DAA111

Dvojitá čerpadlová skupina DAA111 slúži k zmiešavaniu teplej vody z kotla s vratnou vodou z vykurovacej jednotky. Zmiešavacia jednotka je vybavená 3-bodovým servopohonom ARA661. Čerpanie vody z kotla zabezpečuje čerpadlo značky Wilo - PARA 15-130 / 8-75 / SC. Skupina je určená pre dva zmiešané oddelené vykurovacie okruhy, disponuje teda dvoma zmiešavacími skupinami.

HLAVNÉ VÝHODY

• Kompaktná konštrukcia všetko v jednom
• jednoduchá inštalácia
• rozdeľovač s možnosťou hydraulického oddelenia, nastaviteľný vďaka skrutke

• spätný ventil integrovaný v guľovom ventile
• vysoké hodnoty prietoku
• rýchloupínací pohon
• nevyžaduje takmer žiadnu údržbu

Čerpadlová skupina pozostáva z dvoch zmiešavacích skupín. Zmiešavacia časť je zostavená zo zmiešavacieho ventilu ovládaného servopohonom. Nechýbajú uzatváracie a spätné ventily a dve vysoko účinné obehové čerpadlá Wilo PARA. Všetko je ukryté v termoizolačným plašti.

Zmiešavacie jednotky čerpadlovej skupiny DAA111 možno prerobiť na priamu skupinu odpojením ich častí. Skupina tak ponúka širokú škálu možností prevádzky - od dvoch priamych po dve zmiešavacie jednotky.

FUNKCIE

Smešovacia časť zmiešava teplú vodu vedenú z kotla a chladnejšiu vodu vracajúcu sa z vykurovacej sústavy. Tým vytvára ideálnu potrebnú teplotu, ktorú určuje externý teplotný regulátor či termostat. Zmiešavacia funkcia je ideálna pre použitie v podlahovom vykurovaní.

PRÍKLADY POUŽITIA

Kotol na tuhé palivo a akumulačná nádrž

Dva zmiešavacie okruhy pre radiátorové a podlahové vykurovanie. Hydraulické oddelenie deaktivované.

Nástenný plynový kotol s obehovým čerpadlom

Podlahové a radiátorové vykurovanie. Hydraulické oddelenie povolené.

Stojaci olejový alebo plynový kotol s / bez obehového čerpadla

Podlahové a radiátorové vykurovanie. Hydraulické oddelenie povolené / deaktivované.

Nástenný plynový kotol s obehovým čerpadlom

Podlahové a radiátorové vykurovanie. Hydraulické oddelenie povolené.

Vykurovacie čerpadlo a akumulačná nádrž

Podlahové a radiátorové vykurovanie. Hydraulické oddelenie deaktivované.

Vykurovacie čerpadlo s obehovým čerpadlom

Podlahové a radiátorové vykurovanie. Hydraulické oddelenie povolené.

TECHNICKÉ PARAMETRE

Všeobecné

• tlak PN 6
• teplota média 0 ... 110 °C
• pracovný tlak 6 bar
• médium: voda, voda s prímesou glykolu

Zmiešavací ventil a pohon

• ventil VRG340
• tlak PN 10
• prietok 8 m3 / h
• pohon ARA661
• 3-bodový
• napájanie 230 VAC
• prenastavenie 120 s
• krytie IP41

čerpadlo

• Wilo PARA 15-130 / 8-75 / SC
• tlak PN 10
• napájanie 230 VAC
